一、HXTS、HXTL系列多極管式滑觸線產品特點

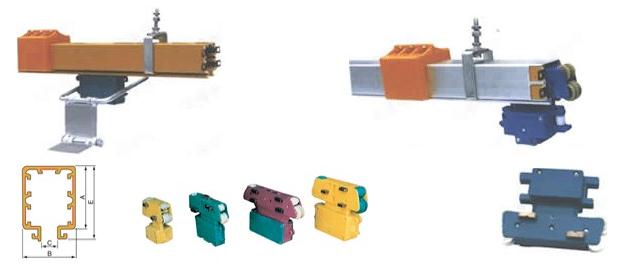

多極管式滑觸線由高強度工程塑料絕緣導管或鋁合金保護套、多極導電銅排、集電器以及懸吊、固定等組件組合而成。該產品以設計緊湊、安全可靠、經濟方便等特點，被廣泛應用于廠礦、冶金、發電、起重機以及自動化生產線和其他移動饋電設備。
?
二、多極管式滑觸線規格與截流量
|
型號
|
導軌截面
|
導管35℃時最大連繼載流量（A）
|
極數
|
可分別使用極數
|
配用導電器
|
使用其重機噸位
|
|
|
型號
|
配用數量
|
||||||
|
HXTS-4-10/50
|
10
|
50
|
4
|
3.4.5.6.7.16
|
JD-4-10/25
|
2
|
1-3'
|
|
HXTS-4-16/80
|
16
|
80
|
4
|
3.4.5.6.7.
|
JD-4-16/40
|
2
|
3-5'
|
|
HXTS-4-25/120
|
25
|
120
|
4
|
3.4.5.6.7.
|
JD-4-25/60
|
2
|
5-10'
|
|
HXTS-4-35/140
|
35
|
140
|
4
|
3.4.5.6.7.
|
JD-4-35/70
|
2
|
5-10'
|
|
HXTS-4-50/170
|
50
|
170
|
4
|
3.4.5.6.7.
|
JD-4-50/80
|
2
|
10-30'
|
|
HXTS-4-70/210
|
70
|
210
|
4
|
3.4.5.6.7.
|
JD-4-70/120
|
2
|
30-50'
|
|
HXTS-4-80/230
|
80
|
230
|
4
|
3.4.5.6.7.
|
JD-4-80/120
|
2
|
30-50'
|
|
HXTS-3-95/300
|
95
|
300
|
3
|
3
|
JD-6-50/90
|
2
|
50-100'
|
|
HXTS-3-140/400
|
140
|
400
|
3
|
3
|
JD-6-70/120
|
2
|
100'
|
|
HXTS-3-150/420
|
150
|
420
|
3
|
3
|
JD-6-70/120
|
2
|
100'
|
|
HXTS-16-10/50
|
10
|
50
|
16
|
8.10.12.14.16
|
JD-16-10/25
|
按需
|
?
|
|
???
注：滑觸線標準長度4m，6m 輸電導軌參數：符合GB3048電線電纜導體標準要求。 HXTL型參數與HXTS相同。 |
|||||||
三、DHG型多極管式滑觸線型號與基本數據
1）DHG型滑線（導管）由工程塑料外殼和不同根數的銅排組成。外殼具備絕緣防護和提供集電器行走軌道的雙重作用。
|
相數 |
型號 |
截面積mm2 |
額定載流量A |
電阻Ω/km |
阻抗Ω/km |
質量kg/m |
|
四 |
DHG-4-10 |
10 |
50 |
1.912 |
1.921 |
2.25 |
|
DHG-4-15 |
15 |
80 |
1.195 |
1.204 |
2.40 |
|
|
DHG-4-25 |
25 |
125 |
0.765 |
0.781 |
2.65 |
|
|
DHG-4-35 |
35 |
140 |
0.546 |
0.568 |
2.95 |
|
|
DHG-4-50 |
50 |
170 |
0.382 |
0.411 |
3.50 |
|
|
DHG-4-70 |
70 |
210 |
0.273 |
0.310 |
4.13 |
|
|
五 |
DHG-5-15 |
15 |
80 |
1.195 |
1.205 |
2.79 |
|
DHG-5-25 |
25 |
125 |
|
